取扱個別製品のご案内
機能材料粉体材料水晶・石英材料製造装置検査装置

製品によっては、国内及び海外(東南アジア地域:韓国・台湾・中国・香港・タイ・マレーシア・インドネシアなど、北米地域:EU地域など)におけるサービス拡充のため、販売代理店・製造委託先・その他サービス拠点(メンテナンス、倉庫など)や製造ライセンスの供与も行っておりますので、ご関心のある企業様または個人であっても、お気軽にお問い合わせ下さい。
【お電話の方はこちら:04-7175-5620】 メールでのお問い合わせはこちらから

機能材料

形状転写型樹脂コンパウンド
形状転写型樹脂コンパウンド
簡易成型技術で高精度な自在形状が創製出来ます。
耐磨耗・硬質・高強度・静電防止・低収縮、エラストマーの添加で弾性率の加減も出来ます。
再溶解により再利用出来るので無駄が有りません。
金型研磨面のラップバー、水晶ベベル加工用の容器として球面・非球面の非平坦な加工基準面などに有効です。
ご要望に応じた樹脂コンパウンドも承ります。

弾性研磨ゴム砥石
弾性研磨ゴム砥石
面粗さの改善や微小チッピングの解消など従来の砥石では困難な領域に有効です。
目的に応じた形状・砥粒・番手・集中度・硬度・弾性率を提案致します。
【弾性研磨ゴム砥石の写真を拡大して見る】

弾性研磨メディア
弾性研磨メディア
従来に無いドライブラストとウェットブラストの両方に用いる事が出来ます。
研磨材の脱粒が少なく品質が安定します。
ご要望に応じた砥粒・番手・弾性率を承ります。

可変抵抗ゴム
可変抵抗ゴム
従来に無い変形に応じた滑らかな電気抵抗変化とと伸張収縮サイクルでも低ヒステリシスロスが得られます。
耐熱・耐寒・耐候・耐溶剤・耐オゾン性です。
各種スイッチ・センサなどに用いられます。


このページの先頭へ


粉体材料
ダイヤモンドパウダー
ダイヤモンドパウダー
研磨・切削用のダイヤモンド砥粒としてシャープな粒度分布を有するのでスクラッチを低減出来ます。
50Å〜 60μmまでの豊富なバリエーションがあります。CBNパウダーもございます。

カーボンナノチューブ
カーボンナノチューブ
高品質、安価なSWCNT,MWCNTであり、用途に応じ純度・製法・形態(径・長さ・バンドル・アライド)など品揃え豊富です。
NDAや用途制限などの要求は一切ありません。
樹脂他との混練・分散も受託加工致します。

超微粒子
超微粒子
超微粒子製造装置(アーク溶解、乾式)によるナノ粒子を提供致します。
大半の金属・合金・窒化物・炭化物・硼化物・酸化物や天然には存在しない新複合材料のナノ粒子も創製可能です。
【粒子の写真を拡大して詳しく見る】


このページの先頭へ


水晶・石英材料
水晶材料
水晶材料
グレードとして振動子用と光学用を安価で提供致します。
ご要望によりランバート・成形・切断・ポリッシング・ベベリングなどの加工も承ります。
【水晶材料の写真を拡大して見る】

水晶光学品
水晶光学品
放熱板・OLPF・波長板などの加工及び、ARコートも承ります。
【水晶光学品の写真を拡大して見る】

合成石英材料
合成石英材料
VAD法による高品質品を安価で提供致します。
ご要望により切断・成形などの加工も承ります。
【合成石英材料の写真を拡大して見る】


このページの先頭へ


製造装置
当社では、水晶ブランクスのベベル加工の試作加工テストや自公転式ミキサーのデモンストレーションなどを受け付けております。
ご要望の方は、お手数でもお問合せフォームにご記入の上、送信して下さい。
メールでのお問い合わせはこちらから

超微粒子製造装置
超微粒子製造装置
H2-Arなどのガス雰囲気で材料をアーク溶解によって強制的に蒸発させて効率の良い超微粒子を生成します。
金属・合金・窒化物・炭化物・硼化物・酸化物或いは、天然には存在しない新複合材料のナノ粒子も創製可能です 。

電磁バレル加工機
電磁バレル加工機
電磁石や永久磁石の強力な磁気吸引力で磁性メディアをバレル壁面に押付け、水晶ブランクスやチップ部品など大量のワークを効率よく面取り・バリ取り・ベベル加工します。
大型・低周波数の水晶ブランクスの加工に適します。

超高速バレル加工機
超高速バレル加工機
超小型・低周波数の水晶ブランクスも僅か数10分〜1時間以内でベベル加工出来、マルチヘッド搭載によりスループットが大幅に向上します。
更に研磨材の載りがよいユニークな形状転写型樹脂コンパウンドで作製した容器を用いる事で曲率自在なベベル形状が創製出来、チッピングや加工レートも更に改善されます。
【ベベル加工後の写真を拡大して見る】
軽量・コンパクトなので場所を選びません。

差圧式ドライヤー(バッチ)
差圧式ドライヤー(バッチ)
内外2槽構造で槽間にスリットが設けられ、外槽を真空にして内槽にはノズルからホットN2を供給する事で2槽間に差圧が生じ、内槽は減圧雰囲気とマッハ流が生じ、内槽に収納された基板は迅速に乾燥します。
パーティクル低減やウォーターマーク・活性カーボンの残留なし、溶剤による環境負荷もありません。
乾燥困難なディープトレンチ・極細パタンのSiウェハ、複雑立体構造のMEMS基板、ハードディスクやフォトマスクブランクス用ガラス基板、立体配線基板などに有効です。

差圧式ドライヤー(枚葉)
差圧式ドライヤー(枚葉)
原理は差圧式ドライヤー(バッチ)と同じです。
枚葉式で開発試作や少量生産ラインに最適です。
LCD用フォトマスクなどの大型基板用の製作も行います。

差圧式エッチング・洗浄装置(枚葉)
差圧式エッチング・洗浄装置(枚葉)
原理は差圧式ドライヤー(バッチ) と同じく内外2槽間に差圧が生じ、内槽に供給されたN2と薬液が外槽に速やかに吸引される画期的なOne Bath Etching & Cleaning Systemです。
常に新しい薬液が供給されるので、面内のエッチングレートが均一であり、自然酸化膜も防止します。
SiO2除去、Cu配線基板、薄板の洗浄に有効です。

差圧式洗浄装置(枚葉)
差圧式洗浄装置(枚葉)
原理は差圧式エッチング・洗浄装置(枚葉)と同じですが、バッチ式の処理部本体と薬液供給部が分離した画期的なOne Bath Cleaning Systemです。
洗浄〜乾燥まで一環して空気を遮断しているので自然酸化膜生成を防止します。
Cu配線基板、薄板の洗浄に有効です。

自公転式ミキサー
自公転式ミキサー
材料を入れた容器を自公転させ、泡取りと攪拌を行います。
プロペラが無くクリーニングやメンテナンスが不要です。
軟膏・製剤、はんだ・他ペースト、接着剤・封止材料など高粘性材料やフィラー材料との混練に最適です。
試作・開発〜大量量産まで(100cc〜14L)、用途に応じた機能の追加(真空、シリンジ充填)など多種多様な対応が可能です。

高温用自公転式ミキサー
高温用自公転式ミキサー
自公転式ミキサーでは初めて熱可塑樹脂やホットメルトなどを高温溶融状態で混練する事を可能にしました。
処理室内にスクリューやブレード等が一切無く、クリーニングやメンテナンスが不要です。
少量バッチ・短時間処理なので、開発・試作・試験に有効です。

微定量粉体供給装置
微定量粉体供給装置
連続的に微定量の粉体供給が可能な装置です。
粉体固有の性質(径・摩擦・湿潤・弾性など)に依存せず詰りや量のムラがなく、予め設定した量が供給されます。
他の装置への組込み(自公転式ミキサー、自動機など)もご相談出来ます。

卓上型・真空ホットプレス機
自公転ミキサー付加機構
従来に無い卓上・簡便・安価な真空ホットプレス機です。
樹脂やゴム成型品の開発・試作・試験に適します。


このページの先頭へ


検査装置
当社では、各種検査装置のデモンストレーションなどを受け付けております。
ご要望の方は、お手数でもお問合せフォームにご記入の上、送信して下さい。
メールでのお問い合わせはこちらから

水晶ベベル形状検査装置
水晶ベベル形状検査装置

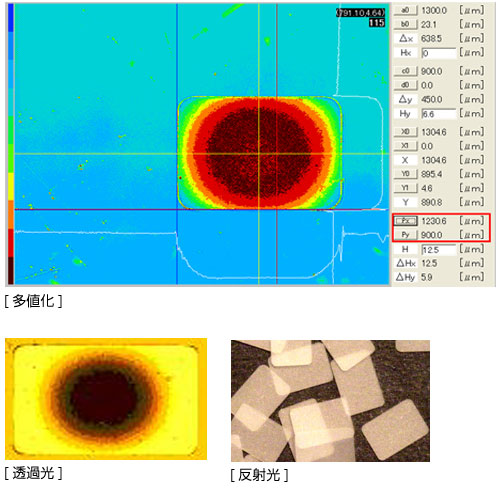

透過光により小型水晶ブランクスのベベル形状とX,Y方向の落差など任意の2点間の高低差、或いは普通には見えない裏面にある微小チッピングも同時に検査出来ます 。
多値化ユニットの追加によって、濃淡画像を2値化ないしは多値化し、ブランクス寸法や中央のフラット寸法が半自動的に高速で測定出来ます。
反射光により通常のビデオマイクロスコープになるので水晶ブランクス以外の対象物にも適用可能です。
整列治具によってブランクスの連続的な検査も可能です。
【透過光/反射光/多値化の写真を拡大してみる】

水晶ウェハ表面性状検査器
水晶ウェハ表面性状検査器
ワイヤ切断後の水晶ウェハ表面のソーマークとその段差、厚み偏差の測定が可能です。
【ウェハ表面のソーマーク写真を見る】
水晶ウェハやブランクスのX軸品とZ軸品の判別も可能です。
ランバート加工品の脈理の測定も可能です。

水晶ポリッシング外観検査器
水晶ポリッシング外観検査器
透過光により見え難い水晶ブランクスのポリッシング品のチッピングやクラックが鮮明に観察出来ます。
【チッピングの拡大写真を見る】
【クラックの拡大写真を見る】
ルーペ式が基本ですが、ご要望によりメガネ式やカメラ/モニター式なども承ります。

ハレーションビデオマイクロスコープ
ハレーションビデオマイクロスコープ
ハレーション照明により一般の金属顕微鏡や実体鏡では観察困難な欠点を鮮明な像として捉えられます。
【ハレーション前後の像比較写真を見る】
モーターシャフトの打痕、IC・チップ部品・基板・ハンダのクラック、ガラスのキズ・汚れ、薄膜のピンホール・剥離・クラックなどが鮮明に観察出来ます。
